安装 & 引用

在项目中引入 G6 有以下两种方式：npm 引入，CDN 引入。

1 在项目中使用 npm 包引入

Step 1: 使用命令行在项目目录下执行以下命令：

npm install --save @antv/g6

Step 2: 在需要用的 G6 的 JS 文件中导入：

import G6 from '@antv/g6';

2 在 HTML 中使用 CDN 引入

script src="https://gw.alipayobjects.com/os/antv/pkg/_antv.g6-{$version}/build/g6.js"></script>

注意

在 {$version} 中填写版本号，例如 3.2.0；
最新版为 3.2.0，可以在 npm 查看最新版本；
详情参考 Github 分支：GitHub - antvis/G6: ♾ A Graph Visualization Framework in JavaScript 。

快速试用

创建一个 G6 的关系图仅需要下面几个步骤：

创建关系图的 HTML 容器；
数据准备；
创建关系图；
配置数据源，渲染。

Step 1 创建容器

需要在 HTML 中创建一个用于容纳 G6 绘制的图的容器，通常为 div 标签。G6 在绘制时会在该容器下追加 canvas 标签，然后将图绘制在其中。

div id="mountNode"></div>

Step 2 数据准备

引入 G6 的数据源为 JSON 格式的对象。该对象中需要有节点（nodes）和边（edges）字段，分别用数组表示：

const data = {
  // 点集
  nodes: [
    {
      id: 'node1', // String，该节点存在则必须，节点的唯一标识
      x: 100, // Number，可选，节点位置的 x 值
      y: 200 // Number，可选，节点位置的 y 值
    },
    {
      id: 'node2', // String，该节点存在则必须，节点的唯一标识
      x: 300, // Number，可选，节点位置的 x 值
      y: 200 // Number，可选，节点位置的 y 值
    }
  ],
  // 边集
  edges: [
    {
      source: 'node1', // String，必须，起始点 id
      target: 'node2' // String，必须，目标点 id
    }
  ]
};

注意

nodes 数组中包含节点对象，唯一的 id 是每个节点对象中必要的属性，x、 y 用于定位；
edges 数组中包含边对象，source 和 target 是每条边的必要属性，分别代表了该边的起始点 id 与目标点 id。
点和边的其他属性参见链接：图元素配置文档。

Step 3 创建关系图

创建关系图（实例化）时，至少需要为图设置容器、宽和高。

const graph = new G6.Graph({
  container: 'mountNode', // String | HTMLElement，必须，在 Step 1 中创建的容器 id 或容器本身
  width: 800, // Number，必须，图的宽度
  height: 500, // Number，必须，图的高度
});

Step 4 配置数据源，渲染

graph.data(data); // 读取 Step 2 中的数据源到图上
graph.render(); // 渲染图

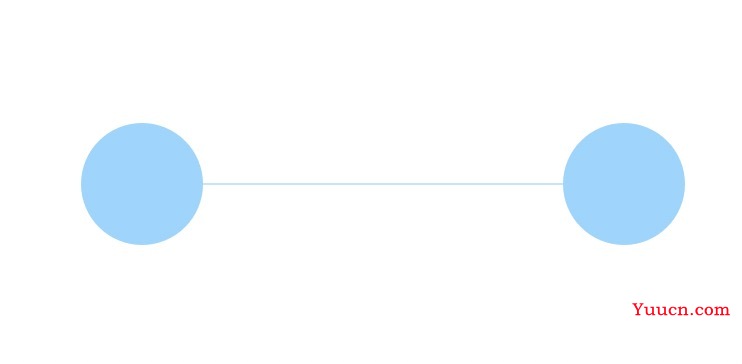

最终的结果

完整代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Tutorial Demo</title>
</head>
<body>
    /* 图的画布容器 */
    <div id="mountNode"></div>
    /* 引入 G6 */
    <script src="https://gw.alipayobjects.com/os/antv/pkg/_antv.g6-3.1.0/build/g6.js"></script>
    <script>
        // 定义数据源
        const data = {
            // 点集
            nodes: [{
                id: 'node1',
                x: 100,
                y: 200
            }, {
                id: 'node2',
                x: 300,
                y: 200
            }],
            // 边集
            edges: [
                // 表示一条从 node1 节点连接到 node2 节点的边
                {
                    source: 'node1',
                    target: 'node2'
                }
            ]
        };
        // 创建 G6 图实例
        const graph = new G6.Graph({
            container: 'mountNode', // 指定图画布的容器 id，与第 9 行的容器对应
            // 画布宽高
            width: 800,
            height: 500
        });
        // 读取数据
        graph.data(data);
        // 渲染图
        graph.render();
    </script>
</body>
</html>
